1 、QPZ 系列盆式橡膠支座構造特點：
1 . 1 、活動支座不銹鋼板和聚四氟乙烯板采用硅脂潤滑，可圈氏摩擦阻力。
1 . 2 、縱向活動支座采用中間導向措施，能適應梁體旁彎變形的需要。
1 . 3 ，縱向活動支座中間導向，與目前國內普遍采用的槽形上支座板相比，不但減少了重量，且減少了鑄鋼件數量。
1 . 4 、支座設置防塵圍板，減少灰塵侵人。
2 、支座按其性能分類：
2 . 1 、多向活動支座（DX ）具有豎向轉動和縱向與橫向滑移性能。
2 . 2 、縱向活動支座（ZX ）具有豎向轉動和縱向滑移性能。
2 . 3 、固定支座（GD ）具有豎向轉動性能。
3 、按支座適用溫度范圍分類
常溫型支座：適用于-25 ℃ ~+ 60 ℃ 。
耐寒型支座：適用于-40 ℃ ~＋60 ℃ 。

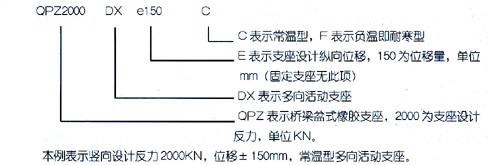

4、QPZ 系列盆式橡膠支座的代號
5 、QPZ系列盆式支座的主要技術性能：
5.1 、支座反力（豎向承載力）分為28 級。在非滑移方向可承受相當于支座設計反力10 ％的水平力
5.2 、支座豎向轉角不小于40 ‘。
5.3 、支座位移量（mm ）。
| QPZ系列盆式橡膠支座數據表 |
| |
順向橋最大位移 mm |
橫向橋最大位移 mm |
| DX |
ZX |
DX |
ZX |
| 1000～15000 |
±50 |
±50 |
±40 |
±2 |
| ±100 |
±100 |
±40 |
±2 |
| ±150 |
±150 |
±40 |
±2 |
| 17500～50000 |
±100 |
±100 |
±40 |
±2 |
| ±150 |
±150 |
±40 |
±2 |
| ±200 |
±200 |
±40 |
±2 |
| ±250 |
±250 |
±40 |
±2 |
